Impulzný zdroj 12 V a 5 V s IO FSDM0565R
Tento zdroj som postavil zo súčiastok z rozobratých LCD monitorov Asus podľa schémy zo servisného manuálu a datasheetu čipu FSDM0565R.
Parametre zdroja:
- vstup: sieťové napätie 230 V
- výstupy: 12 V / 0,4 A a 5 V / 2,9 A
Transformátor je značený SPI 8TT00048 a ako to už býva, žiadne dáta k nemu nie sú. Dvojice pinov na sekundárnej strane sú prepojené už v transformátore, GND je v strede.
Hlavné vinutie, z ktorého je zdroj riadený, je 12 V a funguje správne len ak je táto vetva zaťažená.
Meranie ukázalo, pri zaťažení len jednej vetvy:
- 12 V vetva: 11,4 V 0 A, 10,7 V 0,1 A, 10,3 V 0,2 A, 10,1 V 0,3 A, 9,8 V 0,4 A
- 5 V vetva: 5 V 0 A, 4,9 V 1 A až do 1,2 A, potom sa vypne
A keď som zaťažil 12 V vetvu výkonovým rezistorom 68 ohmov, tieklo z nej 150 mA bez zaťaženia 5 V vetvy, ale prúd sa zvýšil na 190 mA pri ťahaní maxima (2,9 A) z 5 V vetvy.
- 5 V vetva pri zaťaženi 12 V vetvy 68-ohmovým rezistorom: 5 V 0 A, 4,9 V 1 A, 4,8 V 2 A, 4,7 V 2,9 A, pri 3 A sa vypne
Z toho vyplýva, že na ťahanie poriadneho prúdu z 5 V vetvy musí byť 12 V vetva zaťažená.

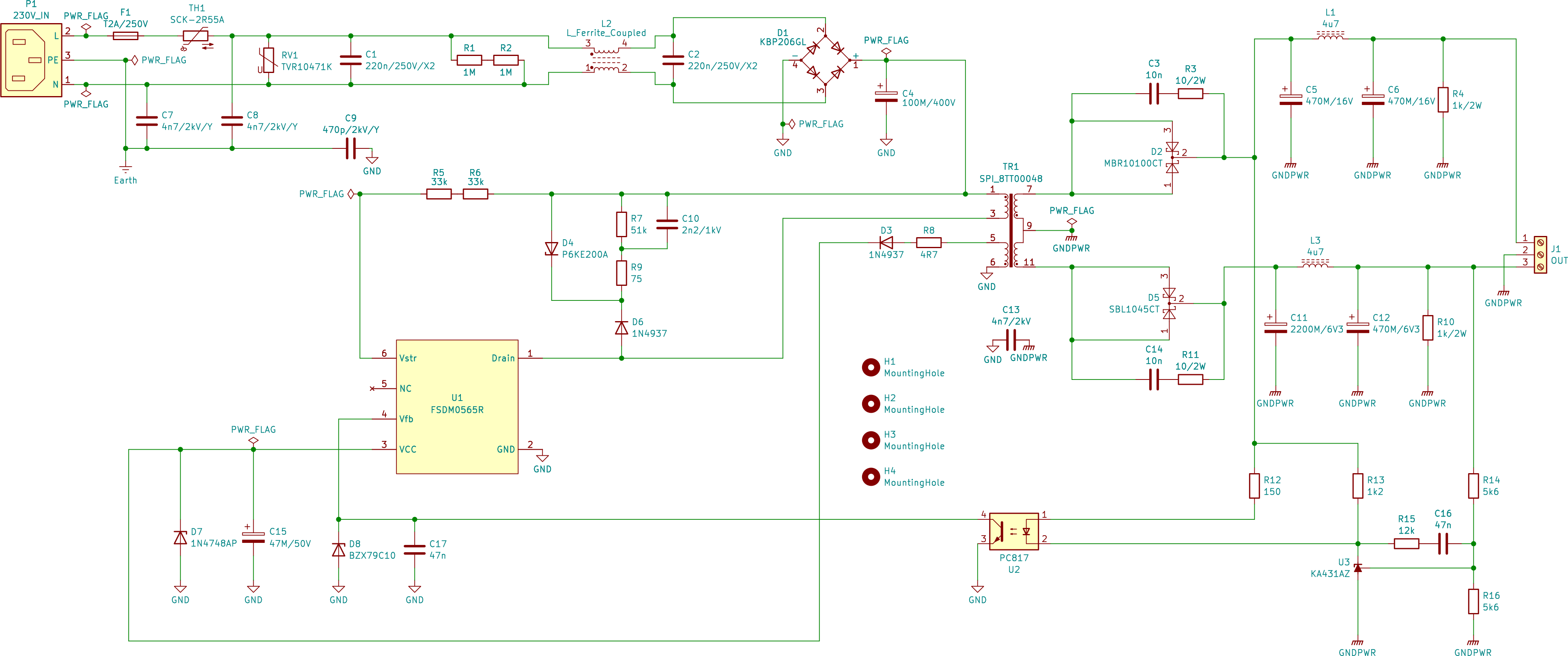

Schéma zapojenia
Klikni pre zväčšenie.

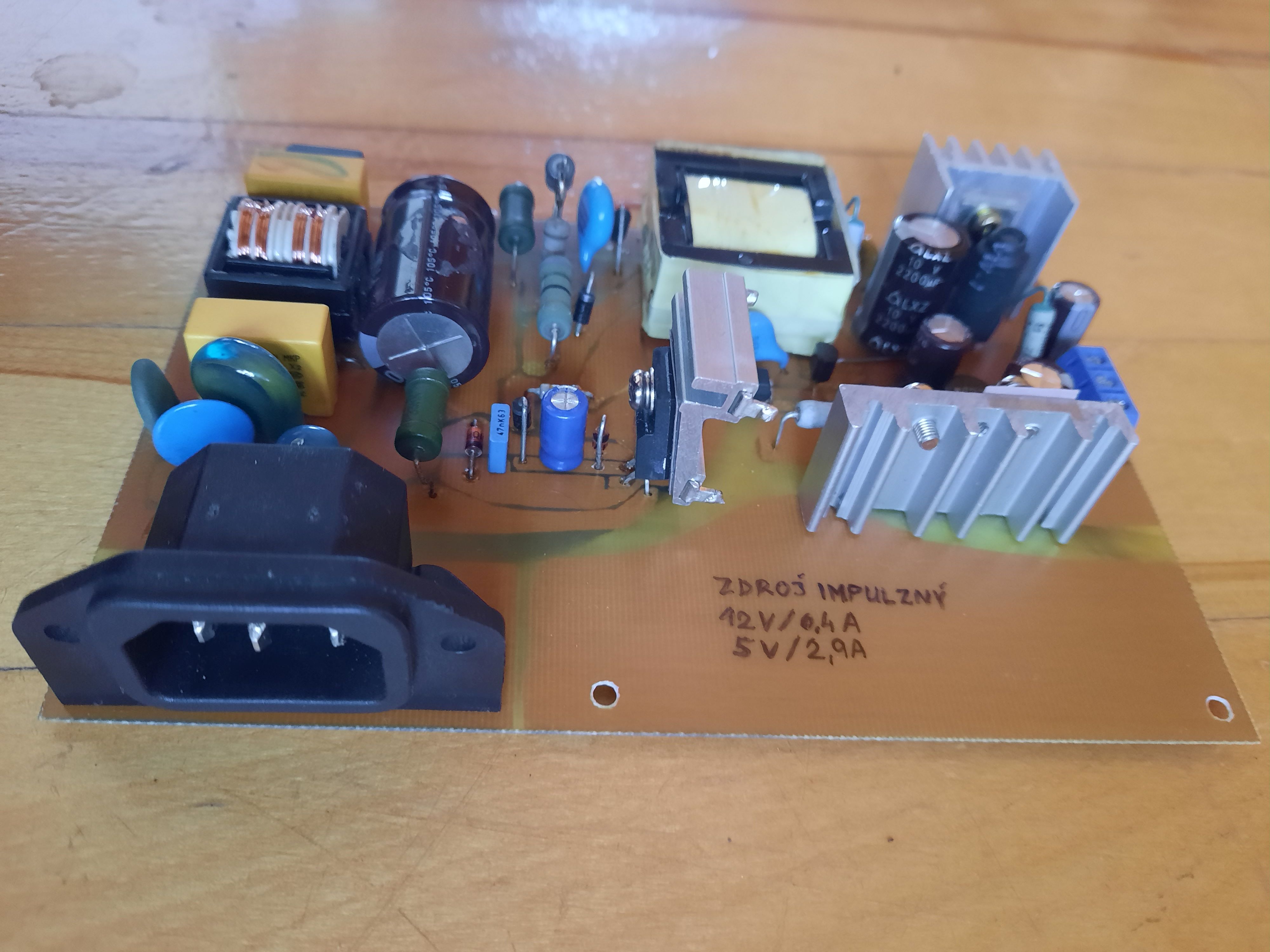

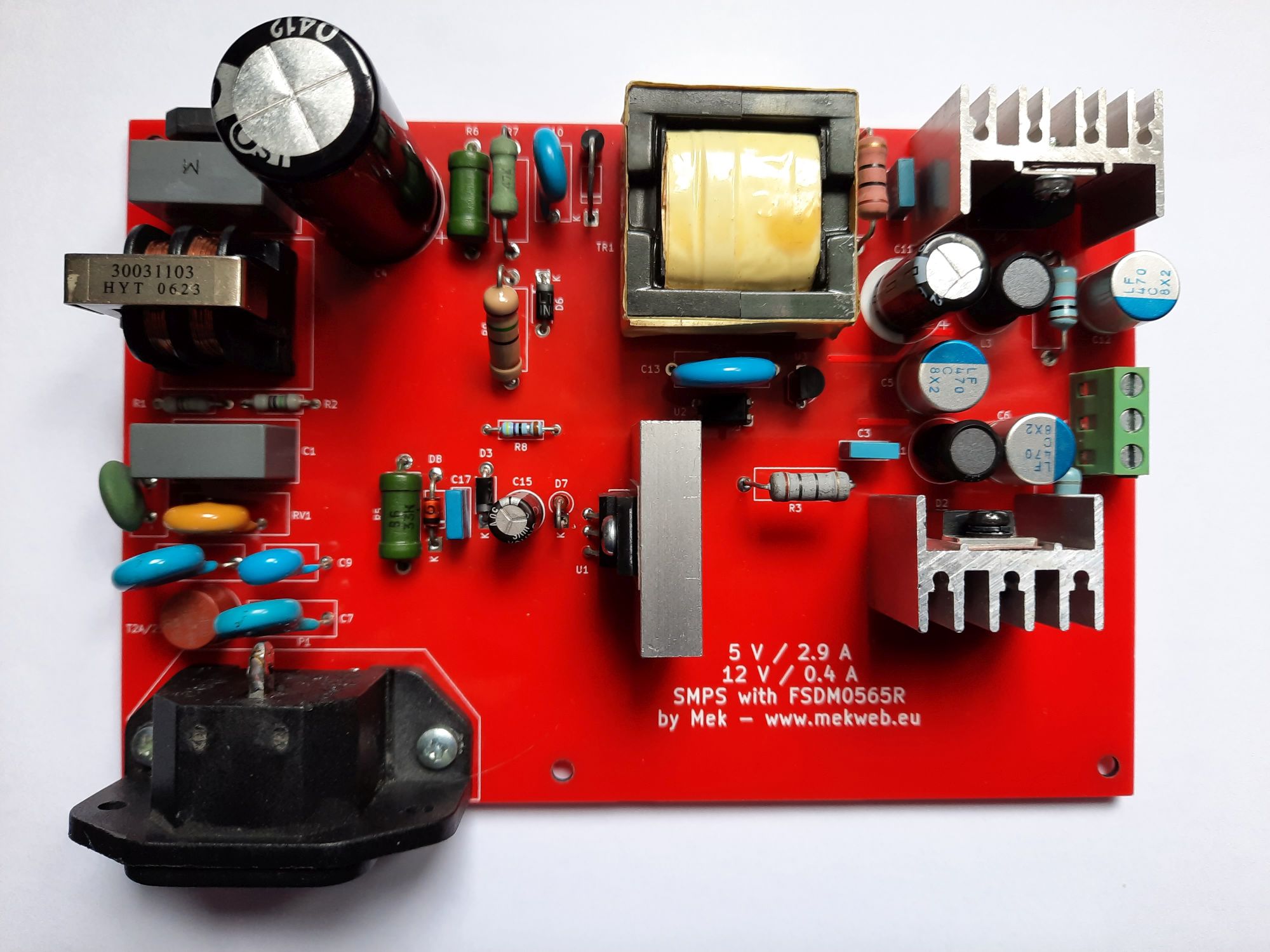

Plošný spoj

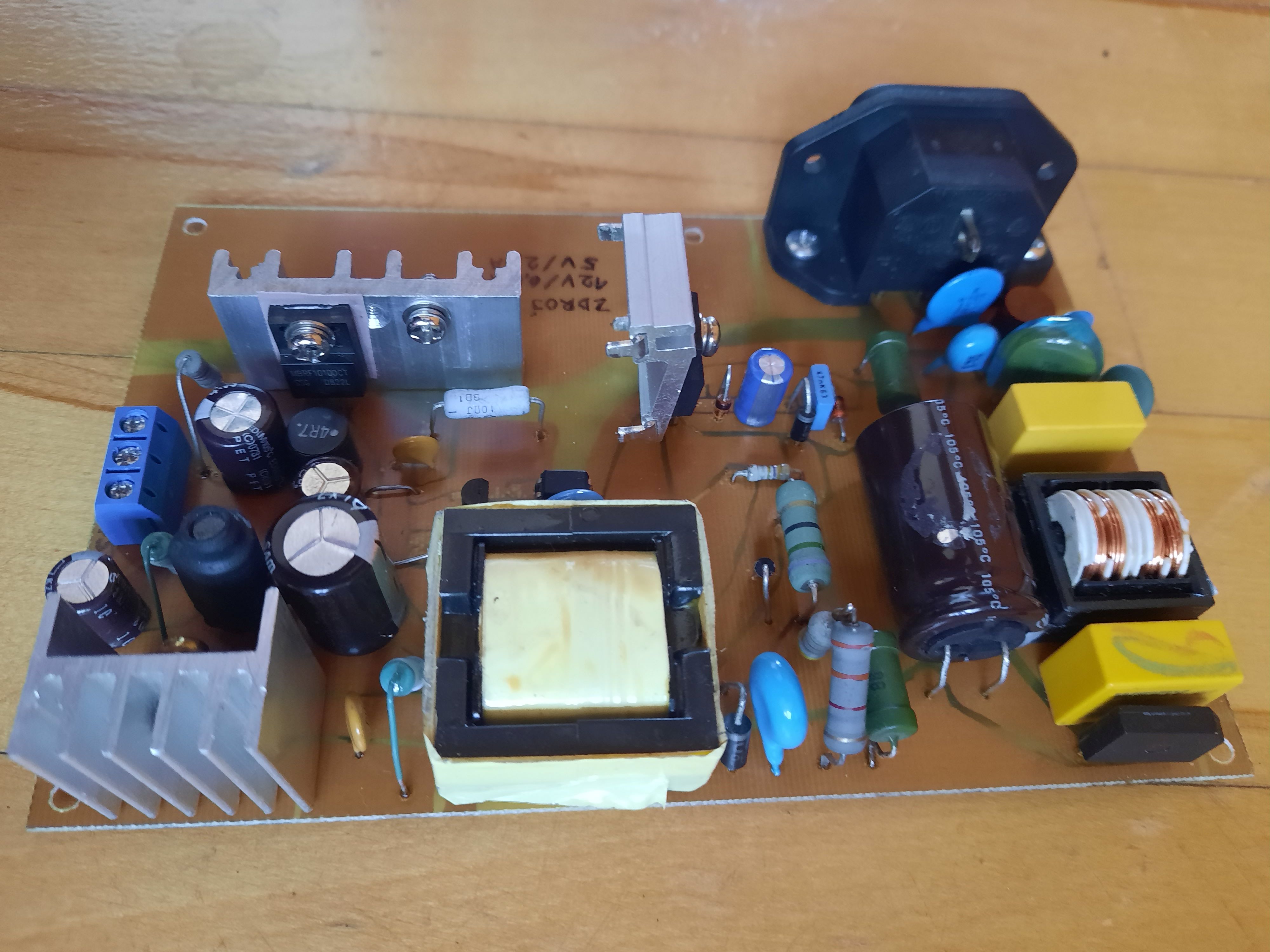

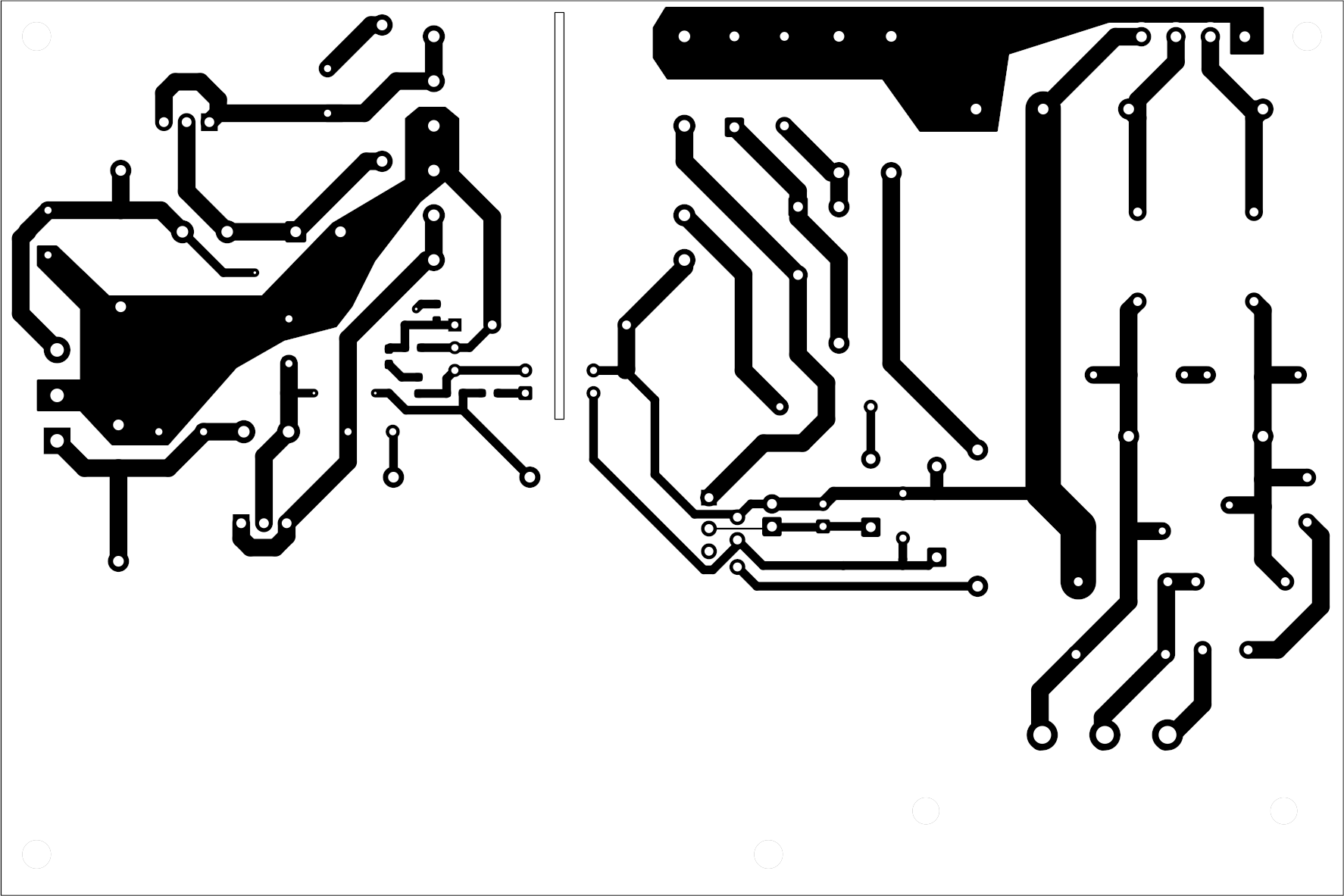

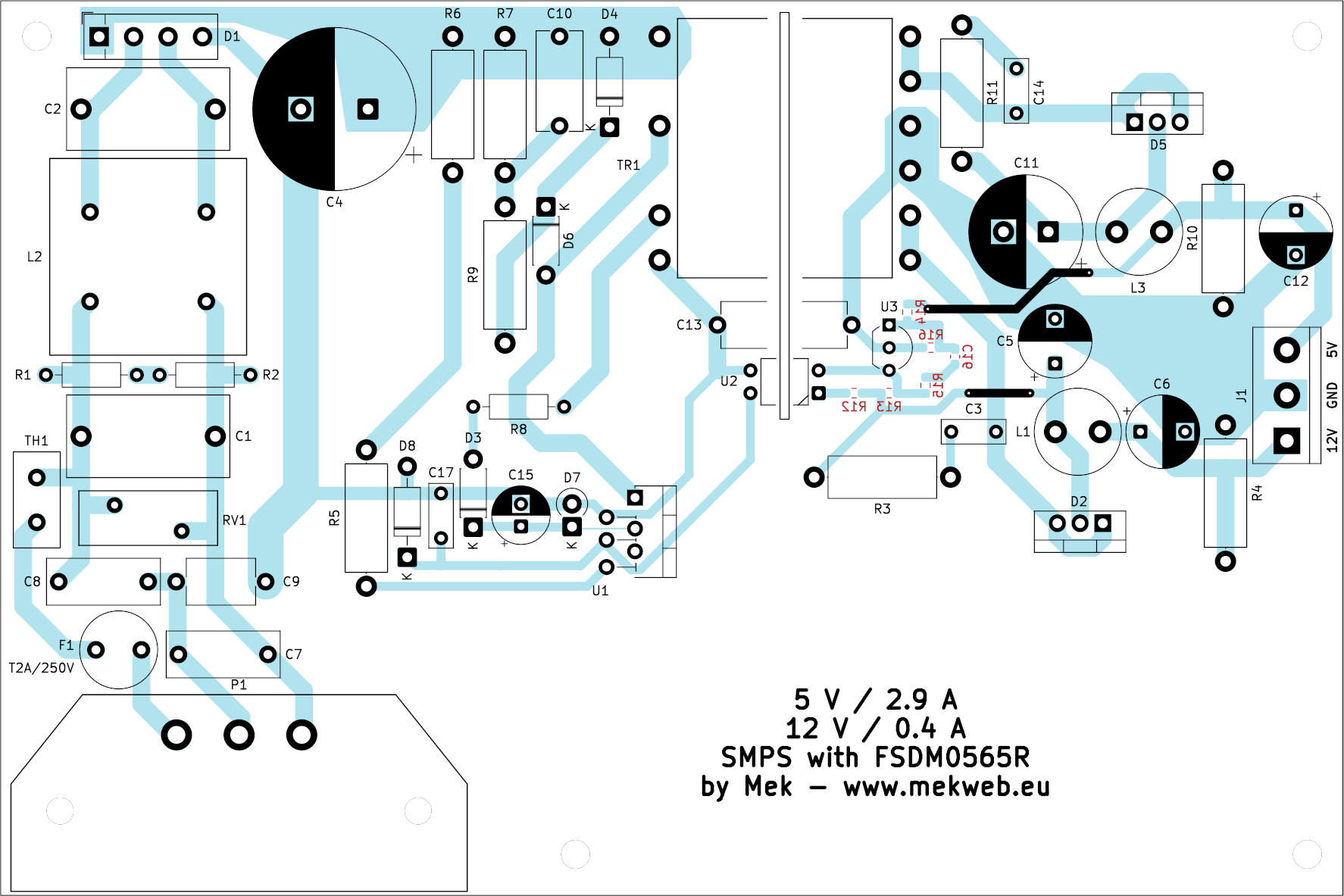

Rozmery: 15 x 10 cm. Tyrkysovou sú spoje zo spodnej strany, čiernou farbou prepojky z prednej strany. Červene označené SMD súčiastky sú zospodu.
Klikni pre zobrazenie v plnej veľkosti.
Záver

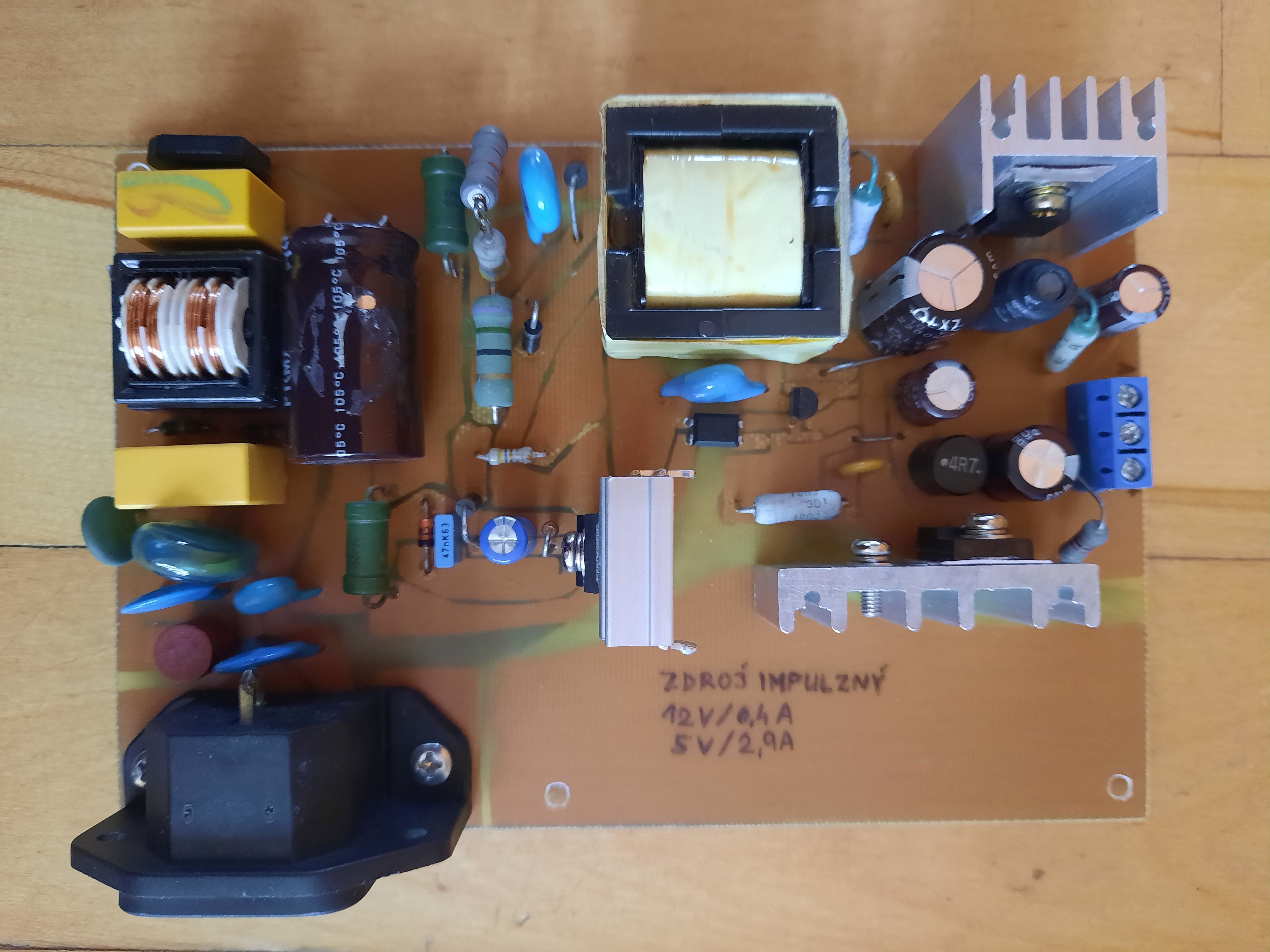

Pohral som sa s týmto zapojením, nakoľko som mal veľa súčiastok z rozobratých spínaných zdrojov a podarilo sa mi to.

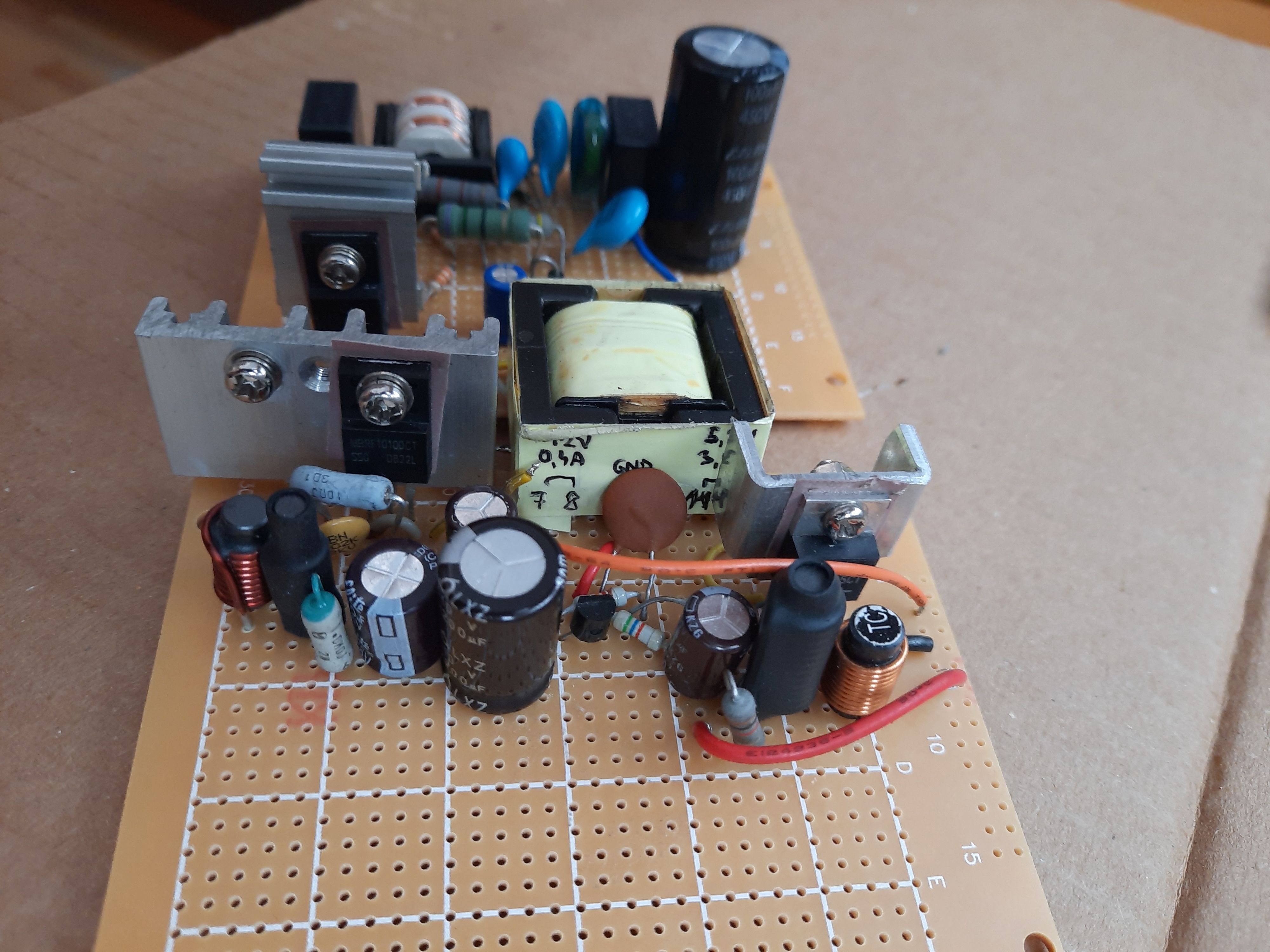

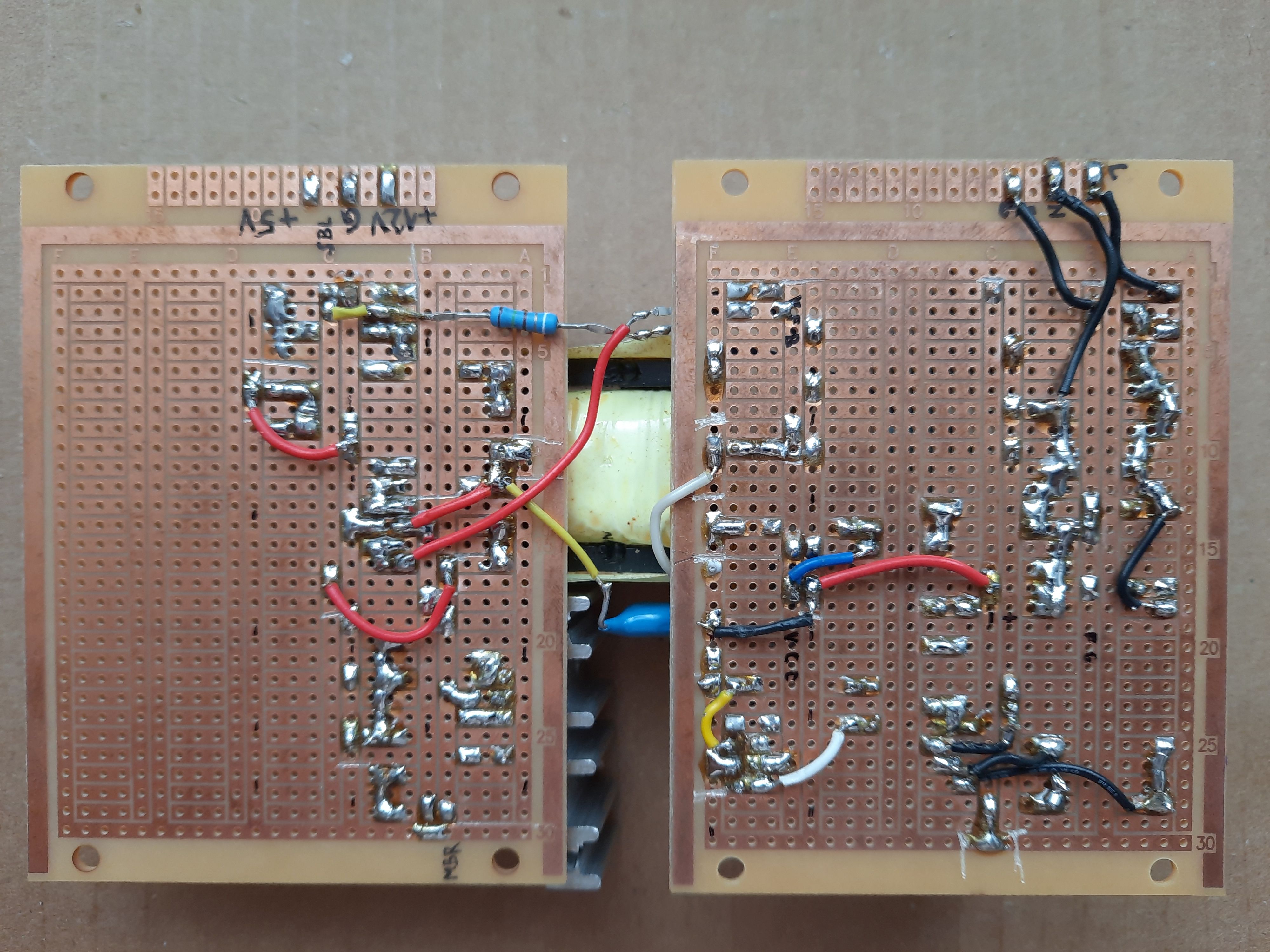

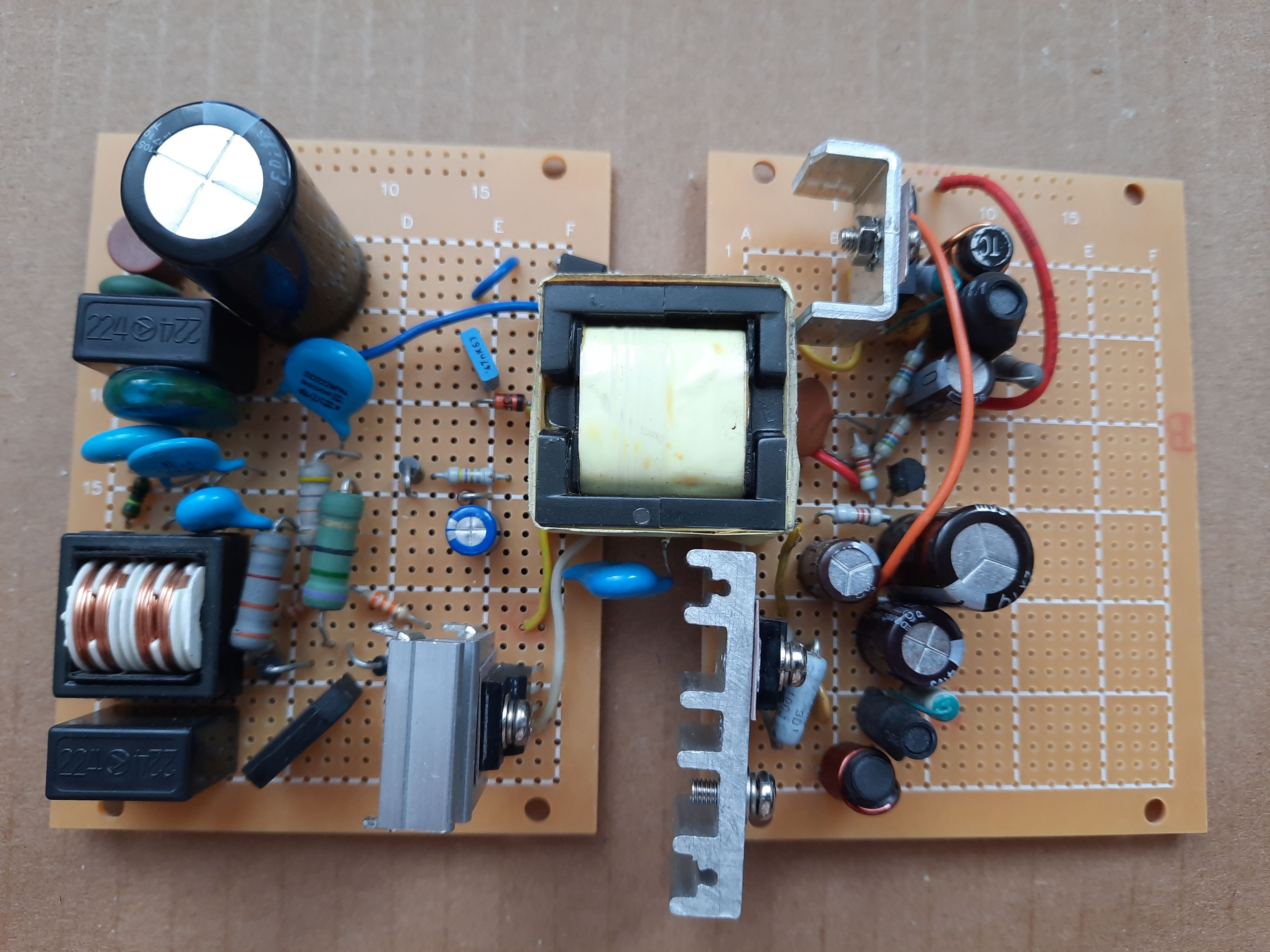

Nepáči sa mi však, že zdroj píska, pričom výška tónu sa líši podľa odoberaného prúdu. Pri odoberaní 2,3 A a viac pískať prestane, a keď odber klesne, tak opäť začne pískať. Takže toto zapojenie bude vhodné len do konštrukcie, ktorá "žerie" z 5 V vetvy viac ako 2,3 A a je schopná zaťažiť 12 V vetvu aspoň prúdom 150 mA (alebo mať rezistor na vykurovanie). Ak sú obe vetvy bez zaťaženia, je ticho - riadiaci IO sa prepne do standby režimu. Pôvodne som ho postavil len na univerzálnom plošnom spoji, kde nefungoval optimálne a mal som nádej, že na poriadnom plošnom spoji pískanie prestane, ale neprestalo. Škoda.
