Veľké tranzistorové hodiny - Mega Transistor Clock
Asi najväčšia DIY stavebnica pre elektrotechnikov na svete. A môžeš ju mať aj ty - pozri nižšie! 👇
Článok začína pod videami.
Tieto hodiny neobsahujú žiadne integrované obvody a navrhol som ich sám. Všetky súčiastky sú bežné a ľahko zohnateľné. Môžu tu nájsť uplatnenie aj staré súčiastky získané rozoberaním starej elektroniky, ktoré sú v poriadku.
Táto konštrukcia je určená stredne pokročilým elektrotechnikom, ktorí už vedia ako spájkovať, a vyznajú sa v elektronických súčiastkach, ich parametroch a polarite.
Hodiny určite upútajú nejednu návštevu a budú zaujímavým doplnkom miestnosti.
Parametre
Digitálne aj binárne zobrazenie času
24-hodinový formát času, blikajúce dvojbodky
2 tlačidlá na nastavenie času (hodiny a minúty zvlášť)
Zdrojom hodinovej frekvencie je hodinový kryštál
Napájacie napätie 5 V / 500 mA max.
596 diód a 221 tranzistorov

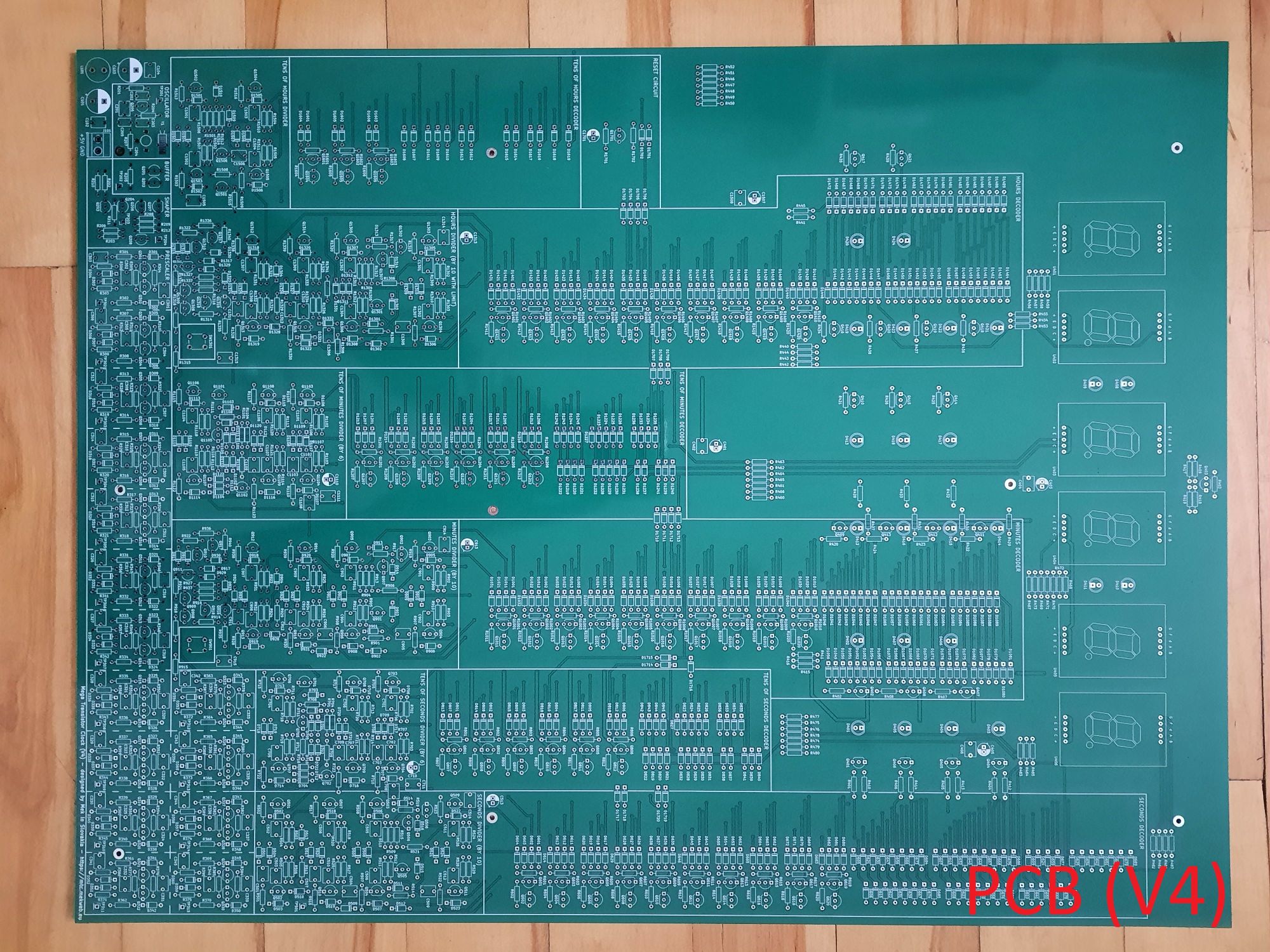

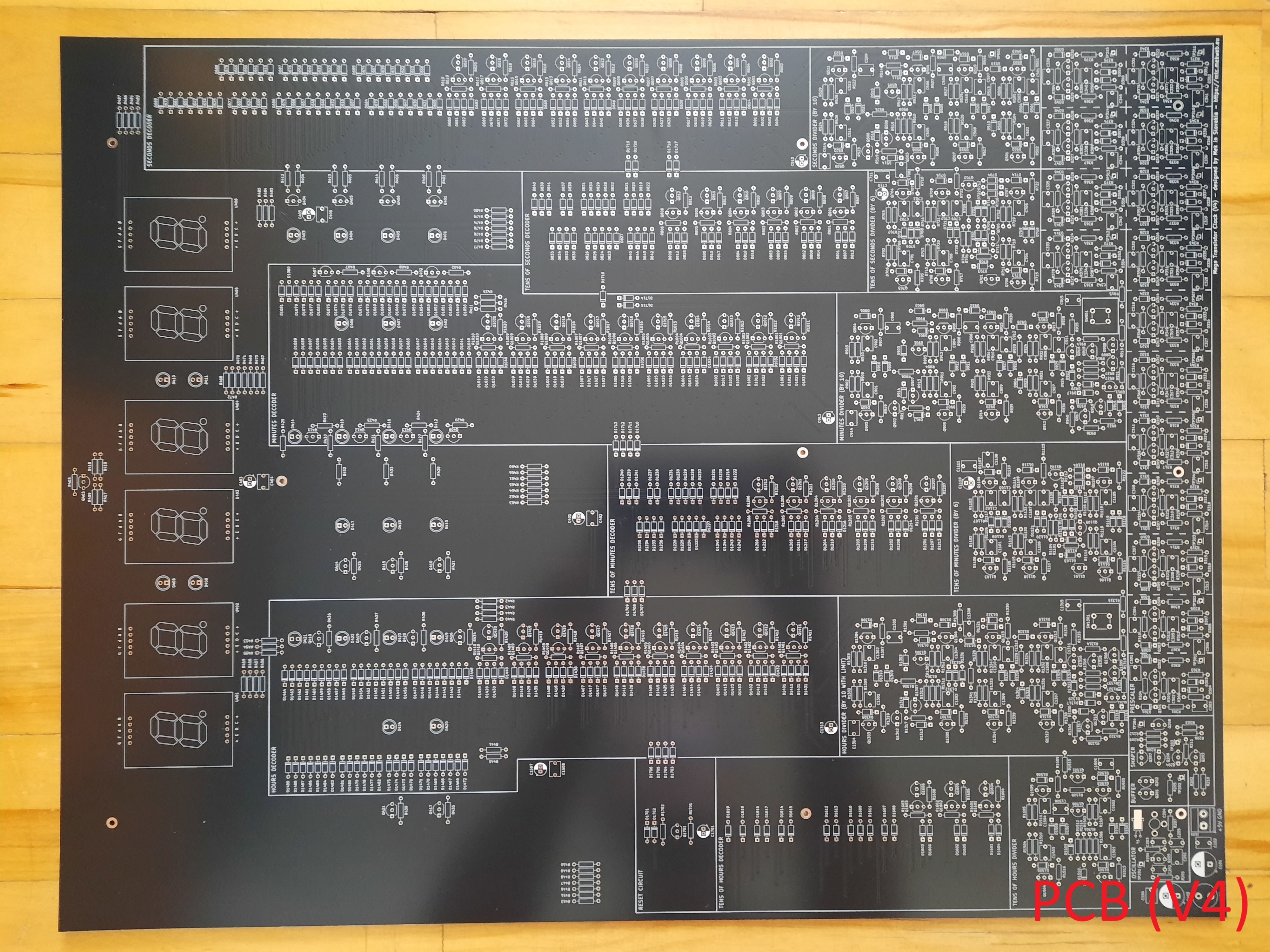

Rozmery plošného spoja: 50 x 37 cm (V1) alebo 48,5 x 37 cm (V3) - výška x šírka
Interaktívny osadzovací plán a zoznam súčiasok je k dispozícii v súbore BOM.html a ako obrázok v súbore Top.png. Všetky súbory sú na stiahnutie na spodku tejto stránky.
Popis zapojenia
Podrobný popis je v dokumentácii na stiahnutie, je tam aj schéma. Bloková schéma vyzerá takto (klikni pre zväčšenie):
Jednotlivé sekcie sú pomenované po anglicky, aby sedeli s názvami na plošnom spoji - tam sú aj ohraničené pre lepšiu orientáciu.
Oscilátor riadený hodinovým kryštálom poskytuje signál o tvare podobnom sínusu a o frekvencii 32,768 kHz, avšak s offsetom a nevhodnými minimálnymi a maximálnymi hodnotami. Pre ďalšie spracovanie je nutné tento signál upraviť na logické úrovne teda 0 a 5 V (v tvare obdĺžnika), a to je úlohou sekcií Buffer a Shaper.
Nasleduje niekoľko klopných obvodov, ktoré delia frekvenciu 32,768 kHz dvoma toľko krát, kým nevznikne signál o frekvencii 1 Hz a ten sa používa na počítanie sekúnd.
Delička desiatimi počíta sekundy, delička šiestimi počíta desiatky sekúnd. Výstupy z klopných obvodov deličiek smerujú na LEDky pre binárne zobrazenie času, ale tiež do dekóderov, kde sa určuje, ktoré segmenty displeja majú svietiť pri ktorých stavoch klopných obvodov.
Rovnako fungujú sekcie pre počítanie minút, ale je tam malý rozdiel, a to je tlačidlo na nastavenie minút. Keď je stlačené, minúty sú taktované frekvenciou 2 Hz, a keď nie, sú taktované z výstupu deličky desiatok sekúnd.
Sekcie pre počítanie jednotiek a desiatok hodín sú navzájom prepojené tak, aby počítali od 0 do 23. Opäť je tu tlačidlo na nastavenie hodín, ktoré funguje tak, ako pri minútach.
Resetovací obvod (reset circuit) zaisťuje, že po zapnutí hodiny začínajú od 00:00:00 a nie v náhodnom stave.
Deličky 6, 10, a 24, sú v podstate sekvenčné logické obvody pozostávajúce z klopných obvodov a logických členov (hradiel), a tieto sú zostavené výlučne z tranzistorov a diód. Nasledujúce obrázky sú z programu Logisim - simulátora logických obvodov.
Delička 10
Delička 6
Delička 24
Jednotlivé logické členy vyzerajú v podobe tranzistorov a diód takto:
Klopný obvod
Logický člen AND
Logický člen OR - v tejto konštrukcii sú použité oba typy
Všetky podrobné informácie o zapojení, postup stavby a rôzne rady sú v dokumentácii na stiahnutie nižšie.
Prvá verzia plošného spoja (V1) má dva nedostatky - 1) v návrhu chýbajú ochranné rezistory 150 R pre displeje, preto sa plošné spoje predávajú s už naletovanými SMD rezistormi, a 2) chýbajú kondenzátory na ošetrenie zákmitov tlačidiel, taktiež sa dajú doplniť dodatočne, aj keď fungovať to bude aj bez nich. Detaily k obom záležitostiam sú v priloženej dokumentácii.
Vzhľadom na vysokú časovú náročnosť návrhu tejto konštrukcie nie je návrh plošného spoja zverejnený (schéma však je v zip súbore na stiahnutie, je dôležitá pri oživovaní zapojenia). Kvôli veľkým rozmerom výroba plošného spoja tiež nie je zrovna najlacnejšia.
Plošný spoj si v prípade záujmu môžeš kúpiť odo mňa. Nižšie je vždy aktuálny počet dostupných kusov a ceny. V prípade veľkého záujmu pôjdu do výroby aj ďalšie kusy novších verzií. Dostupné sú aj sady (nových) súčiastok. Poštovné hradí kupujúci a závisí od celkovej hmotnosti zásielky a dopravcu. Dobierka je možná, ale aspoň to poštovné je potrebné uhradiť vopred na účet. Posielam cez Slovenskú poštu, alebo cez Packetu (po starom sa to volalo Zásielkovňa). Je možné aj zaslanie do zahraničia. Osobný odber je možný v Žiline. Ak máš záujem, pošli mi e-mail a dohodneme detaily.
Ahoj oberon,
jasne, vsetky tranzistory aj ostatne suciastky som osadzoval rucne.
Dokonca 3x - kazdu verziu plosneho spoja som staval, aby som sa uistil, ze plosak dobre vyrobili a ze som sa ani ja nepomylil pri navrhu. Verziu 2 pouzivam ako kuchynske hodiny
Neberiem to ako drinu, osadzovanie ma bavi.

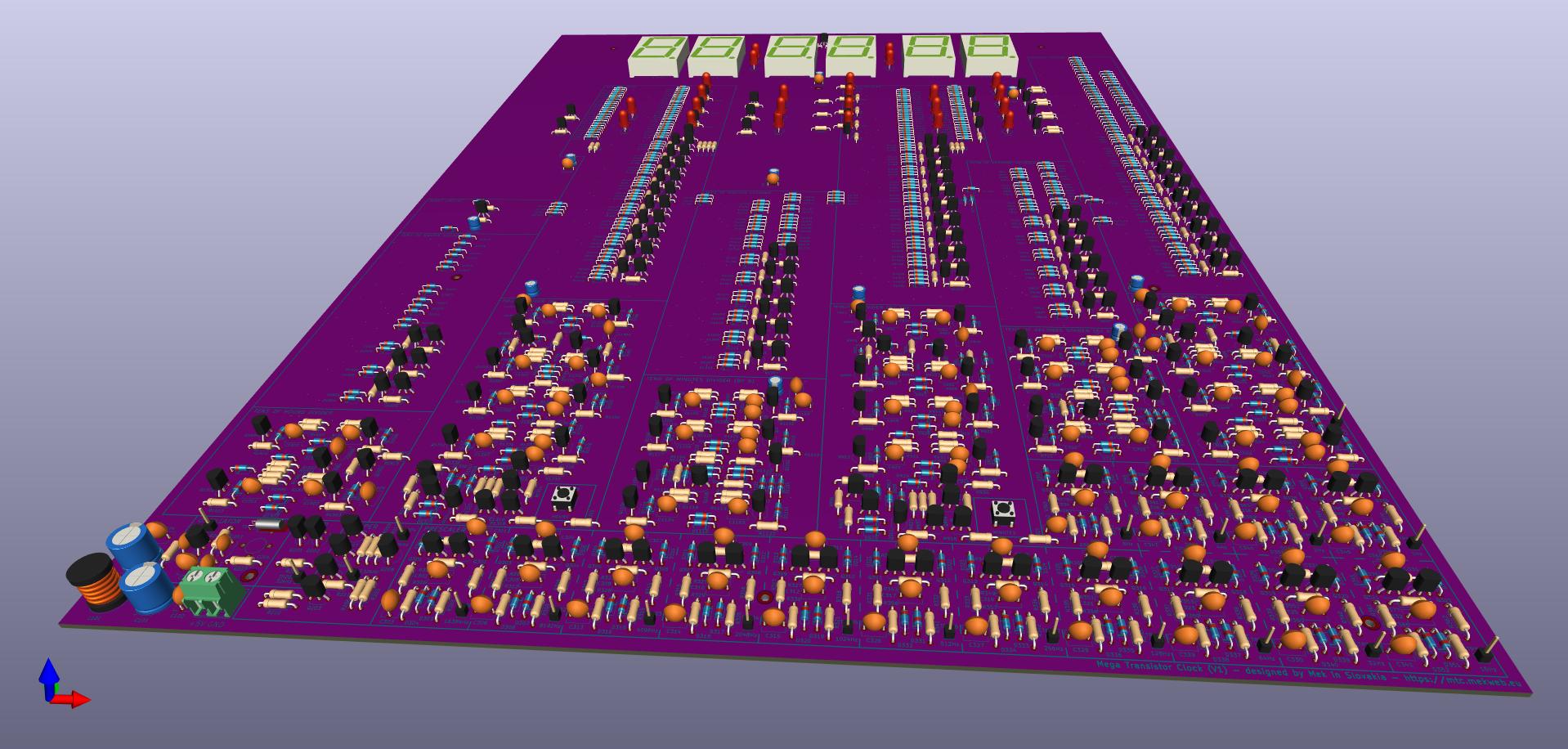

Softver, v ktorom som vsetko navrhoval, je KiCad, on ma v sebe aj 3D modely suciastok a 3D viewer.
